优势和特征

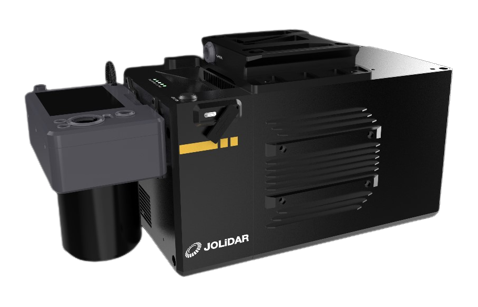

JoLiDAR-1500激光雷达系统无缝集成了高精度激光扫描仪、先进的导航系统和高分辨率相机,使专业人员能够捕捉到令人惊叹的世界细节。它的多功能性使其可以安装在各种无人机上,是地形测绘、电力巡检、矿山测量等各种应用的理想之选。
product-detail
高精度
以5毫米的测量精度和1.5厘米的相对精度捕捉复杂细节。
product-detail
高效率
一次飞行即可在CW-25E上绘制多达53平方公里的地图(重叠率50%,相对高度500米)。
product-detail
长距离
以80%的反射率捕捉1500米以外的详细数据。
product-detail
75° 视场角
每次扫描捕捉更多数据点,获得更详细的结果。
product-detail
7次回波
可以穿透茂密植被和复杂环境。
product-detail
6100万像素全画幅相机
将高分辨率图像与激光雷达数据无缝同步,以进行综合分析。
product-detail
无需基站或像控点
可在不影响精度的情况下在大面积区域内自由操作。
新一代激光雷达

无与伦比的精度

JoLiDAR-1500 的测量精度达到了令人印象深刻的 5 毫米,即使是最细微的地物也能捕捉到。此外,1.5 厘米的相对精度可确保生成一致可靠的点云,是创建高精度三维模型的理想之选。

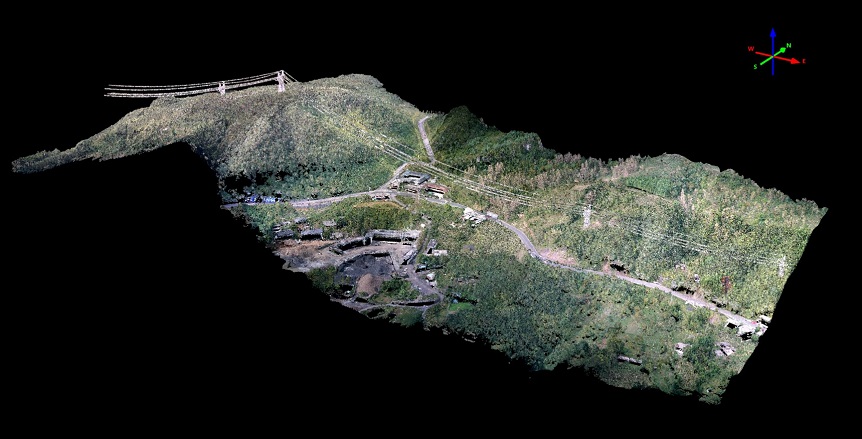

1500米扫描范围

JoLiDAR-1500拥有令人印象深刻的1500米扫描范围,能够在大面积区域内高效采集数据。在特定条件下,使用 CW-25E 这样的无人机,单次飞行的覆盖面积估计可达 53 平方公里(假设重叠率为 50%,相对高度为 500 米)。

高速扫描功能

JoLiDAR-1500拥有2000kHz 的脉冲频率和300线/秒的扫描速度,能够快速高效地捕获数据。这种快速性能最大限度地缩短了飞行时间,优化了运行效率,是大型项目的理想之选。

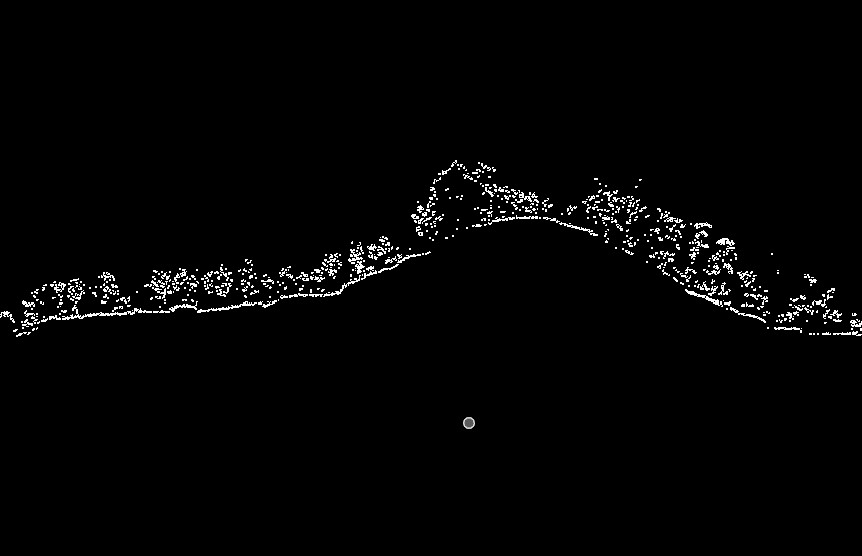

7次回波

JoLiDAR-1500具有7 次回波功能,使系统能够在一个激光脉冲内从多达7次不同的反射表面捕获数据。这一功能尤其有利于穿透茂密的植被,深入了解复杂的环境。

75° 视场角 (FOV)

JoLiDAR-1500 的视场角 (FOV) 为 75°。由于激光脉冲集中,视场角越窄,覆盖区域内的点密度就越高。对于需要详细信息的应用,如高分辨率地形测绘和精确植被特征描述,这一点尤为重要。

高度整合的IMU系统

JoLiDAR-1500采用最先进的RTK + IMU整合技术。它将实时运动学(RTK)的高精度定位与惯性测量单元(IMU)的连续方向和运动数据相结合。

这项创新技术无需基站或地面控制点(GCP)即可运行,提高了效率和灵活性。

6100万像素全画幅相机

JoLiDAR-1500 不仅仅能收集激光雷达数据。它配备了功能强大的全画幅RGB相机,具有6100万像素的高分辨率和大尺寸传感器(35.7 毫米 × 23.8 毫米。该相机以 21 毫米的焦距捕捉详细的彩色图像(9504 × 6336 像素),为丰富的激光雷达数据提供有价值的视觉背景。

JoLiDAR-120配备的高分辨率相机
支持的机型
JoLiDAR—1500扫描仪与无人机集成,使测量人员和其他专业人士能够快速、轻松地收集精确的数据。下面是能和JoLiDAR—1500的兼容无人机。
CW-25
长航时混合动力垂直起降无人机
CW-25E
长航时电动垂直起降无人机
CW-40
油电混合动力长航时无人机
CW-100
大载荷长航时油电混合动力中型无人机

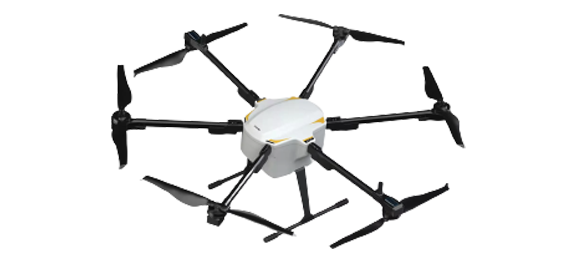

PH-20
大载重多旋翼无人机
行业应用
JoLiDAR-1500能提供详细、准确的数据,可用于大面积测绘、电力巡检、道路建设等多个行业。
水利
“智慧水利”需依托现代化的技术手段,最终形成“更透彻的感知、更全面的互联互通、更科学的决策、更高效智能的管理”的智慧水利管理体系。
测绘
利用无人机对油田下属管道进行长期的常规巡检及应急巡检,节省了大量人力物力,提高效率,降低成本,提高精度。
电力
纵横CW-007常规巡检系统,使用CW-007电动垂直起降固定翼无人机搭载可见光正射影相机获取输电通道正射影像数据。
技术规格
激光扫描仪
激光传感器
机械单线
激光安全等级
1级
测量精度
5mm
重复精度
10mm
扫描范围
1500m
激光视场角
75°
激光脉冲发射频率
50~2000 KHz
角分辨率
0.001°
最大线扫速度
300 lines/sec
最大回波数
7
惯导系统
后处理姿态精度
0.005°
后处理航向精度
0.010°
最大数据更新率
600Hz
GNSS
GPS, GLONASS, GALILEO, BEIDOU
正射相机
有效像素
6100万
尺寸
35.7mm×23.8mm
分辨率
9504×6336
镜头焦距
21mm
整机参数
相对精度
1.5cm
绝对精度
5cm@300m
重量
3.1kg(Without camera)
尺寸
252mm×137mm×135mm
功耗
<55W
工作温度
-20℃ ~ 55℃
上述页面中的所有性能数据均为 JOUAV® 内部实验室通过在特定条件下进行的测试获得的理论值。 有关具体测试条件的更多信息,请参阅上述产品详细信息。 由于个别产品配置、软件版本、应用条件和环境因素的差异,实际性能可能会有所不同。 所有数据以实际使用为准
