概述

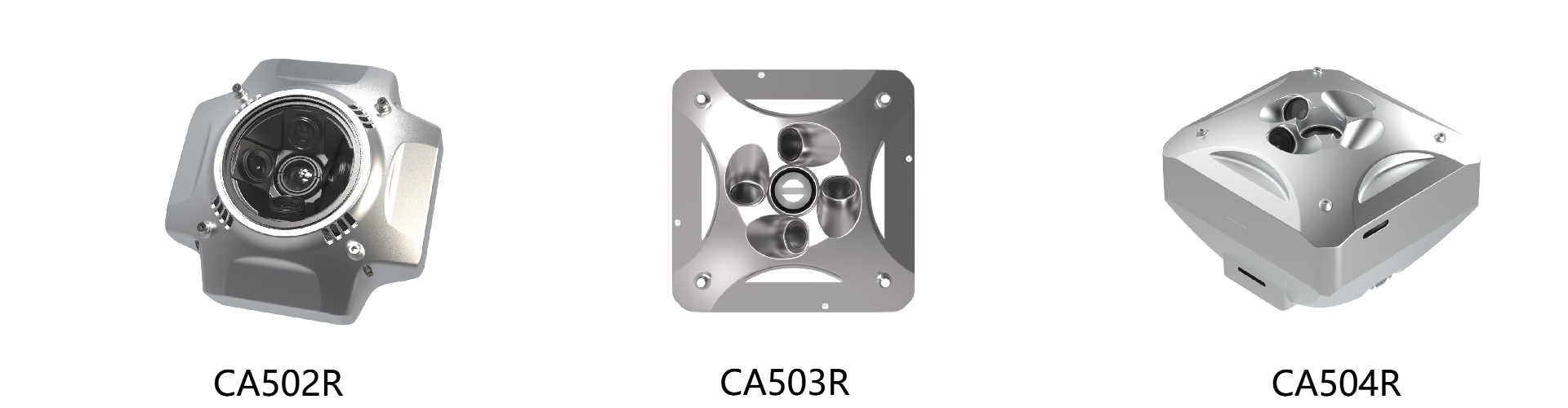

CA50XR系列五镜头倾斜相机目前有五款,包括半画幅CA502RC、CA502R和全画幅CA503R、CA504R、CA504RP,适用于固定翼和多旋翼无人机航测作业,图像分辨率高,是一款高精度、稳定、可靠、易维护的专业航摄相机。统一或轮询曝光,精确记录每个相机曝光数据,提高内业成图精度。
CA502R
CA502RC
CA503
CA504R
CA504RP
优势和特征
CA50XR系列是专门为纵横大鹏无人机专门研制的高性价比、全画幅、高像素倾斜相机。相机采用市面成熟的通用型光学模组,总像素最高达3亿,配合长焦距镜头,全画幅和半画幅供选择,不仅适用于传统项目,还可用于实景三维智慧城市项目前端数据采集。
product-detail
高像素
CA504R单相机分辨率最高达6100万像素,总分辨率最高达3.05亿像素,更精细画质,三维模型还原更真实。
product-detail
高精度
在免相控的情况下,CA504R的地面分辨率低至1.5cm,可生成10cm以内的高精度的三维模型。
product-detail
高同步性
外接机载POS同步曝光,同时输出五路POS信息,最小曝光间隔低至0.5s,提高业内成图精度。
product-detail
全画幅背照式传感器
CA503R采用全画幅背照式传感器,高感低噪,基高比及效率比APSC大幅提升。
product-detail
模块化设计
相机机身、控制单元、数据拷贝单元独立模块化设计,易于更换和维修。
product-detail
高速SD卡
高速SD卡集中储存,支持热插拔,实现2分钟之内完成下架次准备。
product-detail
温控系统
安装了散热模块和7路温度传感器,能保证相机在-20℃~65℃的温度下长时间作业。
product-detail
可扩展IMU模块
可以记录和输出曝光时刻的GPS坐标和姿态角度,为用户提供最最好的3D制图解决方案。
数据结果
基于纵横大鹏系列无人机倾斜摄影系统,通过实景的数据采集,不仅能够真实地反映地物情况,高精度获取地物多方向纹理信息,还可通过先进的定位、融合、建模等技术,生成三维模型、DOM、DLG等多种成果。
支持的机型
CA50XR系列倾斜相机采用一体成型结构,全功能高度集成化,轻巧便携,可兼容纵横大鹏大部分航测固定翼无人机。
CW-15
多用途电动智能垂直起降无人机
CW-25
长航时混合动力垂直起降无人机
CW-25E
长航时电动垂直起降无人机
行业应用
CA50XR系列倾斜相机广泛应用在基础测绘、不动产确权、农村宅基地、 文物保护、智慧城市、灾害评估、旧城改造等各类业务。
环保
无人机遥感系统可按需迅速查明环境现状,在建设项目环境保护管理、环境监测、环境监察、环境应急和生态保护等方面能够发挥极其重要的作用。
智慧城市
无人机遥感技术在短时间内获得地表数据信息,具有精确化和精细化技术优势,帮助定义智慧城市和梳理城市发展脉络。
测绘
利用无人机对油田下属管道进行长期的常规巡检及应急巡检,节省了大量人力物力,提高效率,降低成本,提高精度。
参数
CA502RC
镜头数量
5
有效像素
总像素:1.3亿
分辨率
6240×4168
镜头焦距
正摄25mm/倾斜35mm
镜头尺寸
23.5×15.6mm (半画幅)
曝光间隔
0.5s
曝光方式
外接机载POS同步曝光、CAN总线
存储
640G×2
工作温度
-20℃ - 65℃
工作湿度
≤93%
尺寸
104.5mm×104.5mm×87mm
重量
≤620g
CA502R
镜头数量
5
有效像素
总像素:1.55亿
分辨率
6876×4584
镜头焦距
正摄30mm/倾斜45mm
镜头尺寸
23.5×15.6mm (半画幅)
曝光间隔
0.5s
曝光方式
外接机载POS同步曝光、CAN总线
存储
640G×2
工作温度
-20℃ - 65℃
工作湿度
≤93%
尺寸
104.5mm×104.5mm×89mm
重量
≤640g
CA503R
镜头数量
5
有效像素
总像素:2.25亿
分辨率
8192×5468
镜头焦距
正摄40mm/倾斜56mm
镜头尺寸
36×24mm(全画幅)
曝光间隔
0.75s
曝光方式
外接机载POS同步曝光、CAN总线
存储
640G×2
工作温度
-20℃ - 65℃
工作湿度
≤93% RH
尺寸
130mm×130mm×100mm
重量
≤902g
CA504R
镜头数量
5
有效像素
总像素:3.05亿
分辨率
9504×6336
镜头焦距
正摄40mm/倾斜56mm
镜头尺寸
35.7mm×23.8mm(全画幅)
曝光间隔
0.8秒
曝光方式
外接机载POS同步曝光、CAN总线
存储
640G×2
工作温度
-20℃ - 50℃
工作湿度
≤93% RH
尺寸
155mm×155mm×105mm
重量
≤1050g
CA504RP
镜头数量
5
有效像素
总像素:3.05亿
分辨率
9552×6368
镜头焦距
正摄40mm/倾斜56mm
镜头尺寸
35.9mm×23.9mm (全画幅)
曝光间隔
1s
曝光方式
外接机载POS同步曝光、CAN总线
存储
1280G×2
工作温度
-20℃ - 65℃
工作湿度
≤95% RH
尺寸
130mm×130mm×100mm
重量
≤840g
上述页面中的数据均为JOUAV ®内部实验室所得,如需定制产品数据可联系客户经理获取。实际使用中可能因产品个体差异、软件版本、使用条件和环境因素不同略有不同,请以实际使用情况为准。
