CW-15+R10M中画幅无人机航测系统,效率、精度全面提升。

测区范围及位置

本次项目配合客户单位郑州金创,进行水库项目作业。

测区位于河南省驻马店市汝南县张楼镇,地势起伏不大,紧挨宿鸭湖水库。宿鸭湖水库是全国最大的平原人工水库,其西北部在测区内。测区域内最高海拔65米,最低50米,本次测区面积约64km²。飞行前,使用RTK设备测量测区内地面特征点(L形标靶外角)的精确坐标作为检查点,共设置5个检查点,用于后期检查精度。

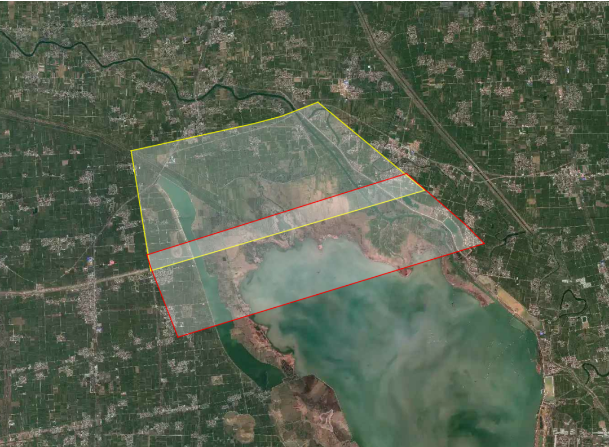

航摄范围示意图



航测摄影实施情况

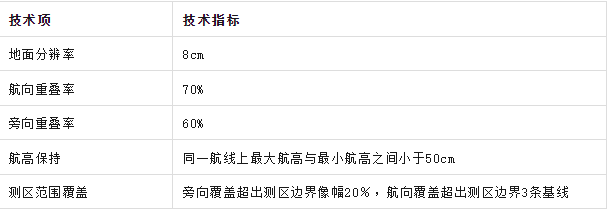

CW-15无人机搭载R10M相机,影像的地面分辨率要求为8cm。按照公式求得地面分辨率0.08m相对航高为1063.7米。

数据处理

原始数据采集总量926张,空三用时仅17min。

空三报告

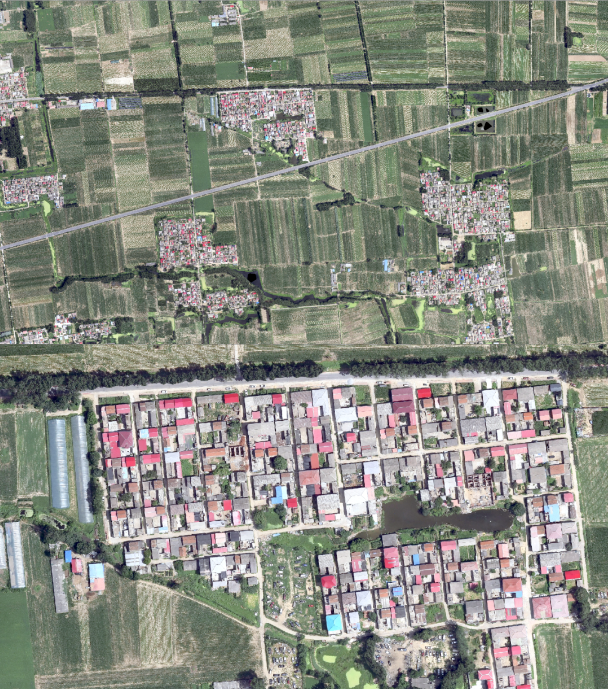

空三后点云



成果展示及总结

  • 本项目采用纵横CW-15垂直起降固定翼无人机搭载睿铂1亿像素中画幅航摄相机R10M,在地面分辨率8cm,航向重叠度/旁向重叠度为70%/60%情况下,单架次有效面积34.2平方公里,具有较高作业效率;

  • 在地面分辨率8cm,免像控情况下,平面中误差0.0932m,高程中误差0.1291m,达到免像控要求。



划重点

客户反馈,“这套系统比之前CW-15标配一个架次作业面积增加到了30km²,并且后期处理能够满足1:1000免像控的要求,整体成果非常好!”



CW-15+R10M中画幅无人机航测系统特点:

  • 航测作业效率高;

  • 稳定性高,成果精度更高,免像控;

  • 采用无畸变镜头,有效减小接边差,支持高精度立测;

  • 支持实时照片传输;

  • R10M采用全新自研相机模组,是新一代国产1亿像素中画幅量测型航摄仪,体积更小、重量更轻、影像质量高,打破国外垄断。

CW-15+R10M中画幅无人机航测系统,适合大面积、高精度、纹理复杂的航测场景,不仅适用于专业测绘,还可广泛应用于能源、安防、自然资源规划等领域。你想要的作业效率、优异品质和专业效果,这套系统都能帮你实现!

据小编了解,郑州金创工程设计有限公司经营范围包括农林行业(农业综合开发生态工程)专业乙级。2022年8月,CW-15无人机正式加入郑州金创。一年的时间,这架CW-15可谓是战绩颇丰。

“这一年里,我们用CW-15作业了4000多平方公里,以土地项目为主,包括补充耕地、占补平衡、高标准农田等项目的航飞。”郑州金创周工说道:“CW-15的使用体验感还是很不错,效率和航时都能满足我们项目的需求。比如,一个200km²的不规则乡镇,大概需要10个架次左右就能完成。”

快要结束对话时,周工突然激动说到,“借由这次机会,我也想表扬一下纵横的售后服务部!遇到问题联系售后,不管是上班时间、还是下班时间,总能及时解决,真的太给力了,让我们作业更安心!”
