这架无人机有点厉害,一天作业近10小时

十九大中明确提出实施乡村振兴战略,要坚持农业农村优先发展,加快推进农业农村现代化。

8月底,太原中正众成地理信息科技有限公司、山西纵横经纬工程咨询有限公司使用CW-10大鹏无人机,合作完成山西省忻州市乡村振兴战略低空数字航空摄影地形图测绘任务。

测区范围

本次项目,测区面积116.2平方千米,海拔780m~1380m,高差600m,山区地形复杂,层峦叠嶂,山高沟深,横跨几个乡镇,约有几十个村子,要求地形图成图比例尺为1:2000。


测区范围示意图

航线规划

本次项目中使用CW-10大鹏无人机,搭载专业航测相机,地面分辨率为5cm,航向重叠度75%,旁向重叠度70%,相对航高387.63m,拍照间距66米,蛇形航线,最小盘旋半径120m,启用5对构架航线,航高提升50米。


航线设计

南侧的32.3平方千米测区均在同一个场地进行起降飞行;北侧的83.9平方千米测区,由于高差过大,划分为两个区域分别飞行,两个区域中间约有400m宽的重叠区域,且重叠区域内布有4个像控点。

像控点布设

在测区内边角处及内部均匀布设共计55个像控点,点位平均间距约2千米,使用白色腻子粉在土质地面做标记、白色涂料在硬化地面做标记。

像控点布设


外场飞行

CW-10大鹏无人机垂直起降、全自主飞行,整机模块化设计,无需任何工具即可完成无人机拆装。

CW-10大鹏按照预先规划好的飞行计划进行作业,飞行24个架次,总航程约1800千米,有效面积116.2平方千米,共计4.5天完成本次任务。


任务中,单日最高作业纪录9.5小时完成7架次飞行任务,且每完成一个架次,都将照片、移动站数据等原始数据下载完毕后,再进行下一架次飞行检查,平均20分钟即可完成架次间的数据下载及飞行检查工作并进行下一架次的起飞。

单架次最长飞行时间1小时29分06秒,本架次中总航程105千米,拍照1107张。

数据处理

本次任务共计拍照17432张照片,占用空间265GB。由于数据量过大,内业使用photoscan软件进行空三数据处理,生成点云、DOM、DSM等文件,最后进行地形图的绘制。

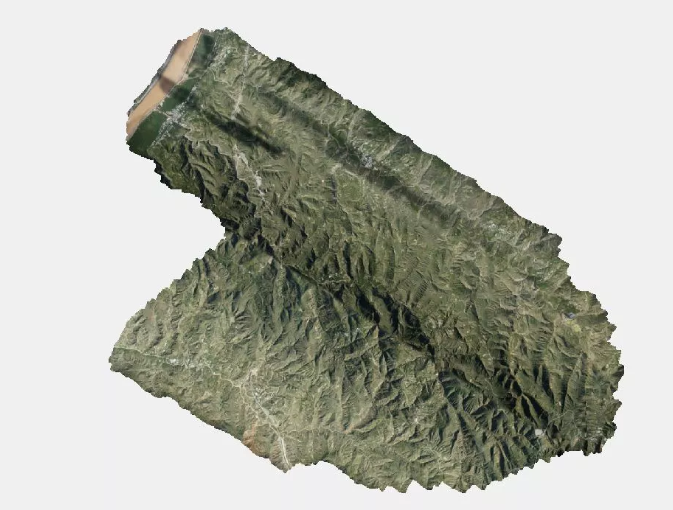

点云数据


DOM


DSM


据了解,这架CW-10大鹏自从2018年6月加入山西纵横经纬工程咨询有限公司。截至目前,飞行了80多个架次,完成多个大型航测任务。

期间,在某次作业中CW-10大鹏突遇过16m/s疾风,“那时候,我都觉得悬了。但大鹏没出问题,凭着优越的性能,克服了大风,还高效完成任务。只能说大鹏太给力了!”山西纵横经纬工程咨询有限公司的侯总说到。

在效率上,CW-10大鹏同样表现非凡。“本次作业中,单日最高作业纪录9.5小时完成7架次飞行任务,单架次最长飞行时间1小时29分06秒,数据成果也满足精度要求。2个人,4.5天就完成了山西省忻州市乡村振兴战略低空数字航空摄影地形图测绘任务。”

本次作业完成后,

侯总也在自己的朋友圈写到:

早晨五点起 修改发数据 爬山一小时

单衣不抗冻 中午太阳晒 傍晚蚊子叮

一坐一整天 腰酸背也痛 腿困脚也麻

下山一小时 深夜整数据 凌晨一点睡

连续十余天 岁月不饶人 不得不服老

期待再相遇 连续破记录 永创辉煌绩

每一个奋斗的你,都值得被尊重。

大鹏愿与你们一起,创造更大的力量。
