近期,由应急管理部科技和信息化司主办的2023高原“三断”场景无人机救援实战化验证在四川木里举办。(三断:断路、断电、断网)

本次实战验证工作,旨在测试验证当前先进无人机系统装备在高海拔复杂恶劣条件下的实战作业能力,进一步聚焦救援实战中的难点痛点问题,找准无人机应用需求的重点攻关方向,促进无人机行业与救援实战应用深度融合,解决“最后一公里”瓶颈难题。

纵横股份顺利完成本次实战化验证,在“无人机超视距通信保障能力测试验证”、“无人机超视距灾情侦测能力测试验证”两个科目中取得可喜成绩,得到应急管理部领导的高度赞扬。

根据验证目标,综合考虑验证安全、气象与地形环境复杂性、“三断”实战场景等关键场景要素,本次实验验证选择四川省凉山州木里藏族自治县长海子区域作为主验证场地。

海拔约3660米,高差约1400米,高山峡谷,时常大风......无人机安全飞行已是一个巨大挑战,还需同步进行科目测试验证更是“难上加难”。


超视距通信保障
打通“信息孤岛”

断网、断电、断路,高海拔及地形复杂等因素,给应急救援工作带来严峻考验。如何短时间内建立前后方通信联络,快速上报灾情和现场态势,更好地服务指挥调度、辅助决策,是通信保障工作面临的严峻挑战。

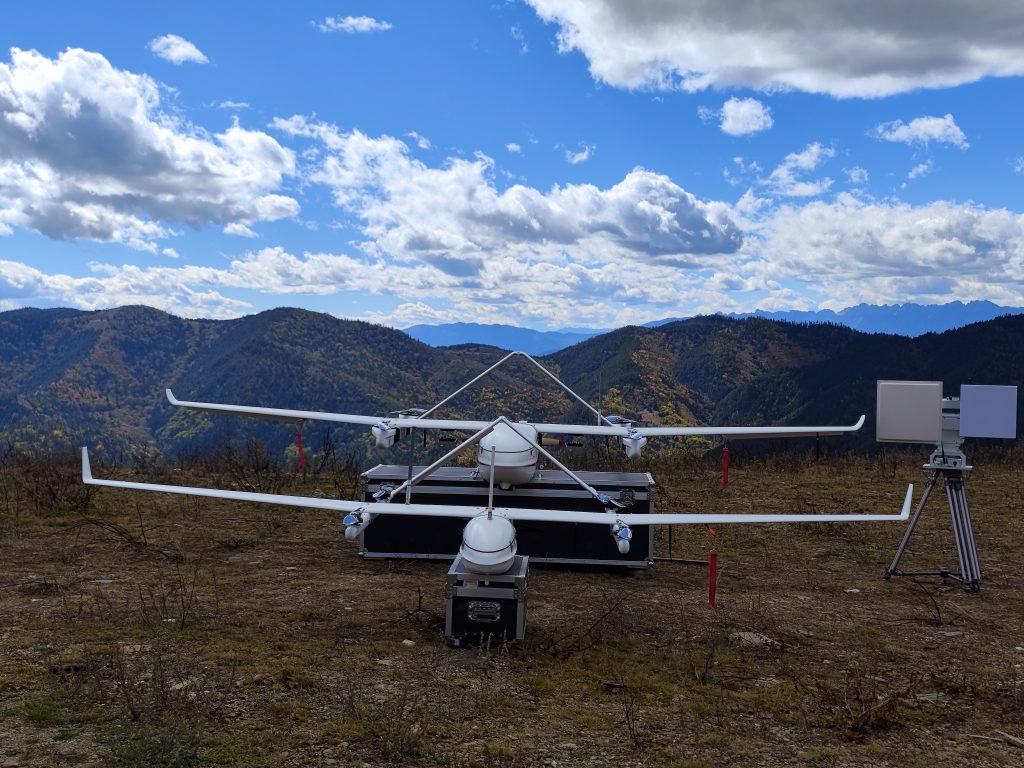

针对现场实际需求,此次实战化验证工作中,纵横股份采用一架CW-100无人机和一架CW-25E无人机进行测试验证。

系统配置

CW-100作为任务机,搭载MESH中继模块、应急专网370M-PDT基站、应急专网-自组网链路,为失联区域提供空中通信保障能力。CW-25E为中继机,搭载MESH中继模块、应急专网-自组网链路,实现对任务机的数据中继传输。地面使用专网卫通设备实现PDT与应急管理部专网打通,实现失联区域与应急管理部进行互通。

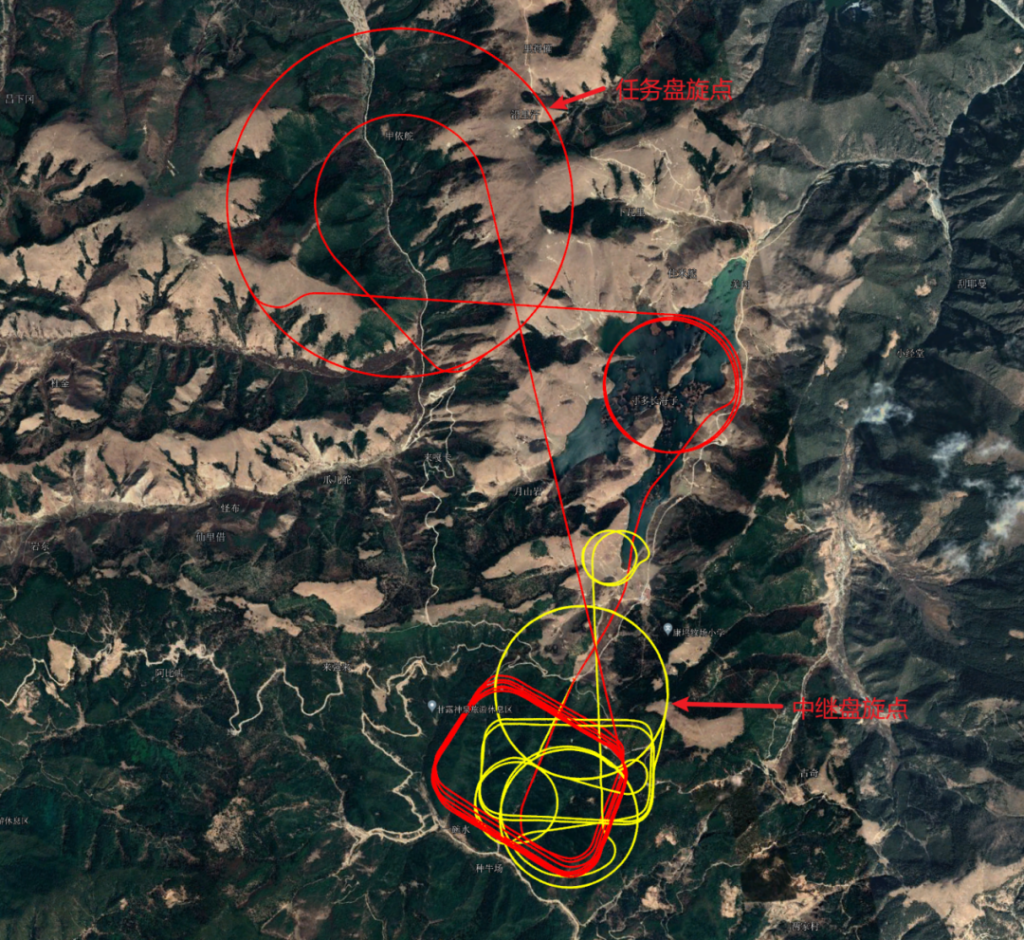

本次测试验证飞行总览图,红色轨迹为任务机,黄色轨迹为中继机轨迹。

CW-100和CW-25E相继起飞,起飞海拔3665米。CW-100巡航高度4820米,CW-25E巡航高度4650米。

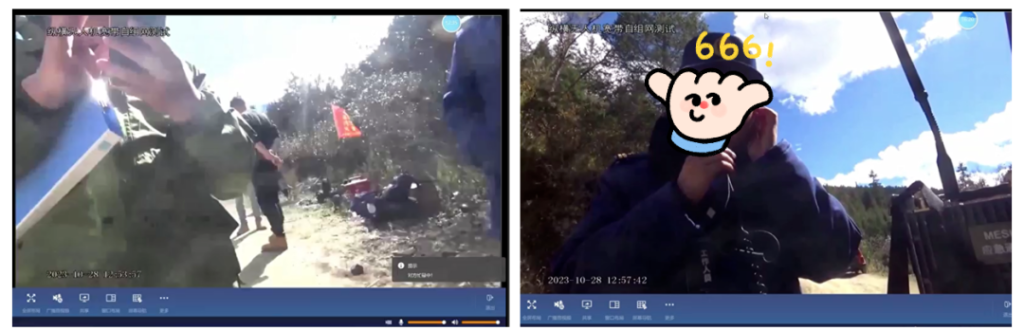

PDT与应急管理部专网联通,使用现场PDT设备与失联区域进行与语音呼叫能够正常通话。同时自组网与主会场自组网设备打通,实现高清视频实时回传和语音通话。

本次飞行实现PDT、自组网与失联区域联通,并保持良好信号,实现失联区域与外界通信。整个飞行测试验证中,任务机CW-100和中继机CW-25E飞行相对高度都大于1000米。

在实战化验证中,泸州应急通讯队使用CW-15从海拔3600米的木里县香格里拉湖起飞,搭载宽窄带中继网关,完成起飞高度1100米、直线距离6公里的飞行,无人机顺利飞抵任务点,并快速与指挥部完成370M语音通联测试。随后,CW-15在测试点上空持续盘旋飞行,它化身空中基站,实时将测试点的画面和语音长时间、稳定回传。

CW-15不仅可以完成灾情监测和应急通信保障任务,还能够根据任务特点选择不同的载荷,实现“一机多用”的目标。泸州应急通讯团队在不依靠外部第三方技术支撑情况下,圆满完成各项“三断”下飞行巡演任务,赢得各方交口称赞。




超视距灾情侦测
快速到达,实时回传

精准高效救援,查明灾情为先。

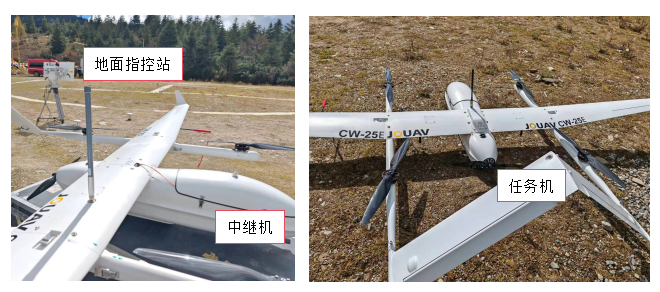

两架CW-25E相继起飞。一架CW-25E搭载双光吊舱作为侦查任务机,实现对地的实时图像侦测。一架CW-25E作为通信中继无人机,将任务机数据通过数据链中继回传至地面,起飞海拔3663米。

系统配置

中继机从起降点起飞后,平飞进入四边爬升航线,达到目标高度后,退出四边航线在中继区盘旋,给任务机进行通信中继,全方位保障实时通讯,确保在高山峡谷环境下,信号也不会被遮挡,保证任务机执行远距离侦测过程中的信号畅通。

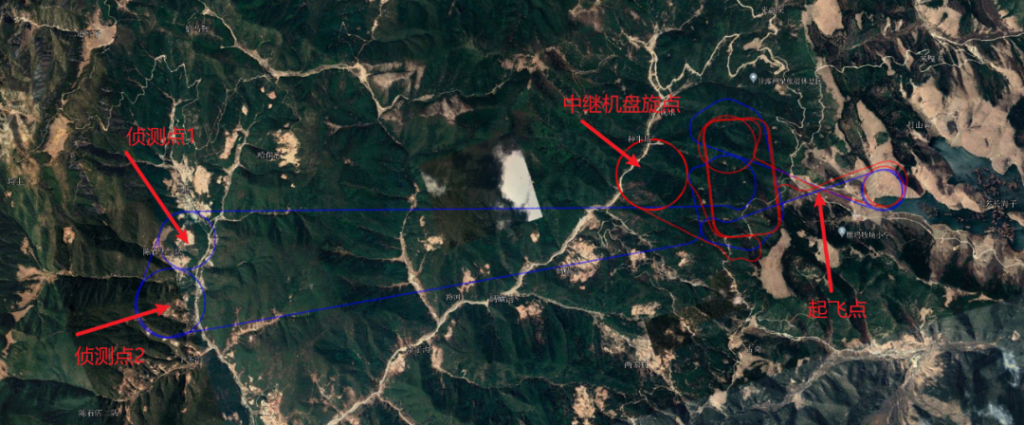

本次测试验证飞行总览图,红色轨迹为中继机,蓝色轨迹为任务机轨迹。

纵横大鹏无人机快速到达目标区域,目标距离1.4公里,快速精准识别出1号目标(尺寸:80cm *10cm)。完成侦测点1后,验证组专家临时给出侦测点2任务。CW-25E找到并识别出2号目标,此时距识别1号目标3分34秒。CW-25E高效完成固定目标和动态调整目标侦测任务。

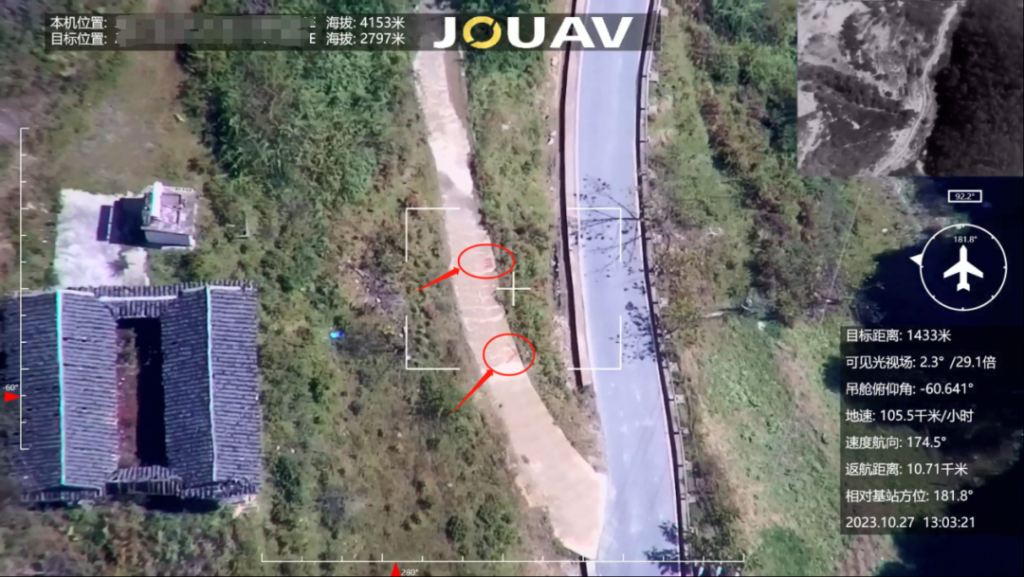

识别出1号目标

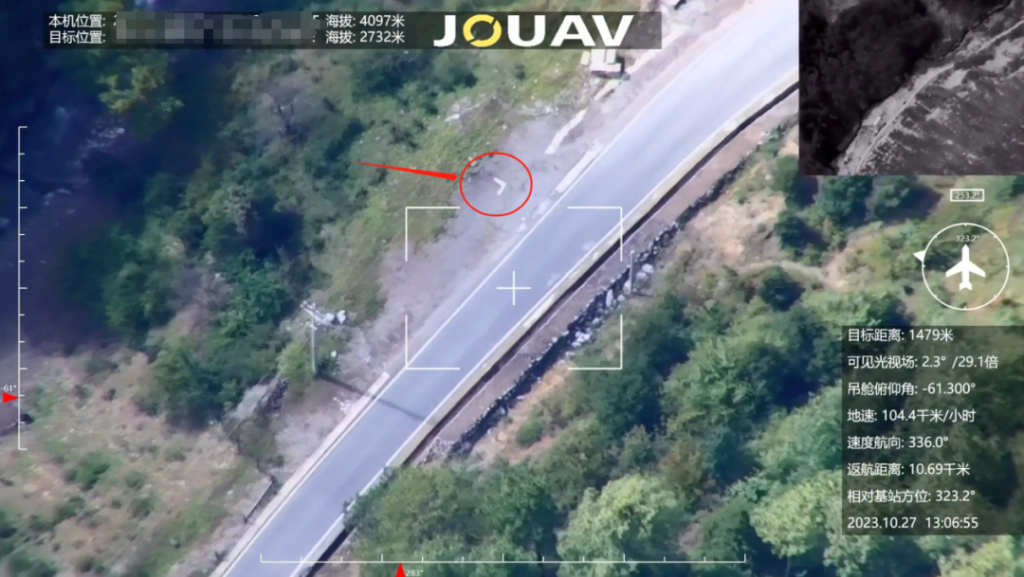

找到并识别2号目标

未来,纵横股份将继续坚持为实战赋能,不断研发适用于应急领域的新技术、新装备,拓展应用场景,完善解决方案,进一步提升无人机在应急领域的专业化能力,在应急事件的事前、事发、事中、事后阶段发挥关键支撑作用,助力应急管理体系跨越式发展。
