中误差优于0.05m!CW-15无人机搭载1亿像素飞思相机免像控性能验证

前段时间,有鹏友在推文下留言:“CW-15+飞思相机有没有可能?”。

小编想说,这位鹏友很有眼光


今天,Ta们来了~

CW-15大鹏无人机+1亿像素飞思中画幅工业相机,

究竟,会产生什么的“化学反应”?

测试目的

CW-15大鹏无人机搭载1亿像素飞思中画幅工业相机iXM-100,在不同航摄重叠率的情况下,免像控处理的精度测试。


CW-15大鹏无人机


iXM-100放进任务舱


航线规划

测试区域属丘陵地带,最高海拔970m,最低海拔736m,最大高差234m。

本次测试CW-15大鹏无人机搭载飞思iXM-100,匹配35mm焦距镜头,进行1:500正摄飞行,共作业2个架次。测试中,相对航高340m,第一架次航向重叠率为70%、旁向重叠率为50%;第二架次航向重叠率为70%、旁向重叠率为40%。

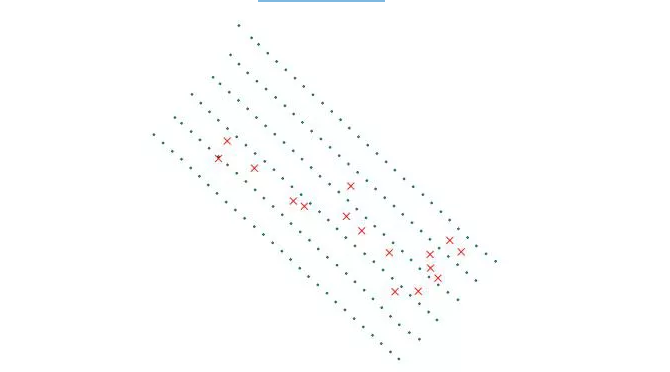

检查点分布


测试结果

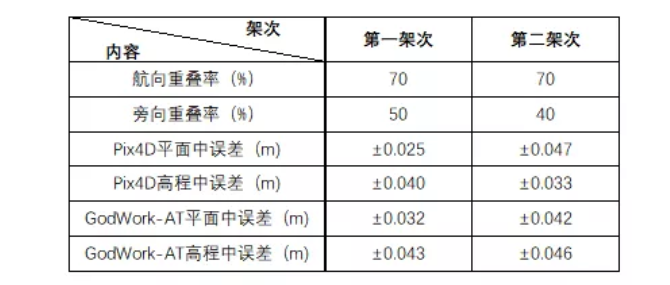

重叠率和空三精度统计


具体如下:

第一架次

飞行4.459km²,平均地面分辨率为3.66cm,共169张原始影像。

免像控处理,Pix4D空三检查点误差统计:


DOM和DSM

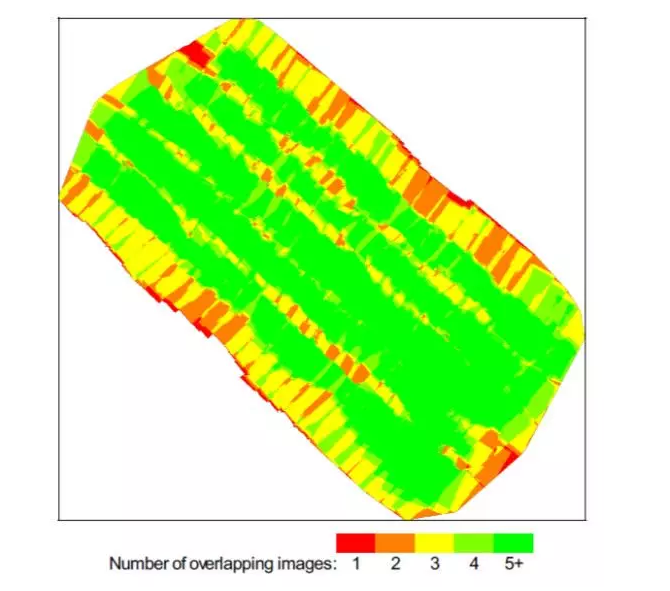

重叠度

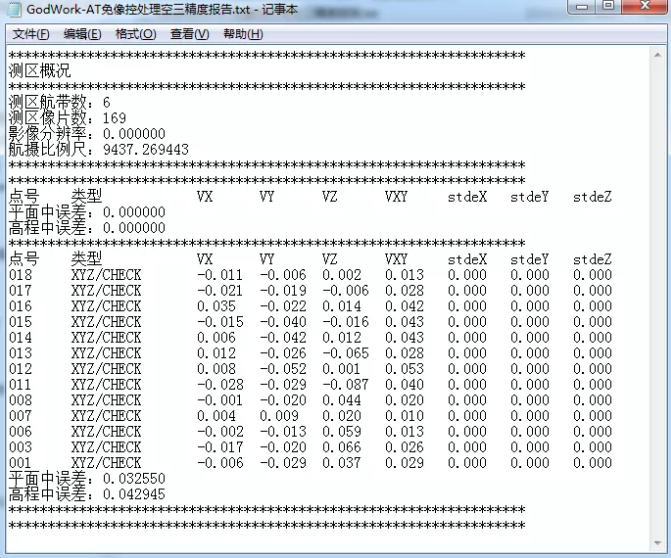

免像控处理,GodWork-AT空三检查点误差统计:


GodWork-AT空三导入MapMatrix立体精度检查结果如下:


第二架次

飞行4.582km²,平均地面分辨率3.65cm,共155张原始影像。

免像控处理,Pix4D空三检查点误差统计:


DOM 和 DSM


重叠度


免像控处理,GodWork-AT空三检查点误差统计:


GodWork-AT空三导入MapMatrix立体精度检查结果如下:


结论

CW-15与飞思iXM-100工业相机高度集成,匹配35mm镜头,并用我公司的JOPPS软件进行PPK解算,在航向重叠率70%、旁向重叠率40%,且免像控情况下,空三平面及高程中误差基本控制在0.05m以内,满足航测精度要求,大大提升了作业效率及成图效果。
